Palonniers à ventouse

Les palonniers à ventouses sont des dispositifs de levage indispensables dans de nombreux secteurs industriels. Ils permettent de transporter en toute sécurité des charges lourdes ou de grand format. On les utilise, par exemple, dans les ateliers de fabrication de carrosseries. Les palonniers à ventouses sont aussi utiles pour la tôle, le verre, le bois et l’acier puisqu’ils simplifient le déplacement de ces matériaux lourds et volumineux.

Contrairement aux ventouses manuelles, avec lesquelles le vide entre le disque de caoutchouc et la surface de la charge à soulever est créé par l’actionnement manuel d'un levier ou d'une pompe à main, la création du vide avec un palonnier à ventouses est automatique. En effet, après la mise en marche de l'appareil, la pompe intégrée aspire en continu l'air entre le disque en caoutchouc et la surface de la charge à soulever. Cela crée une différence de pression entre le système et l'environnement qui plaque la surface de la charge contre la ventouse et permet de la soulever.

Grâce à ce mode de fonctionnement, les palonniers à ventouses et les tubes de levage offrent les avantages suivants :

• Les charges peuvent être saisies rapidement et déposées avec précision à la position souhaitée par l’opérateur via le système de commande
• Cette technique ne nécessitant ni pinces, ni élingues, ni fixations, elle permet de déplacer des marchandises et objets fragiles n’ayant pas d'accrochage adapté
• L'utilisation de palonniers de levage à ventouses facilite la manipulation des charges et permet de rendre la manutention plus sûre et ergonomique
• Son utilisation ne nécessitant qu’une seule personne, cela vous permet de réduire vos frais de personnel

1. Palonnier à ventouses ou tube de levage ? Comprendre la différence de fonctionnement

Les palonniers à ventouses et les tubes de levage sont tous deux adaptés pour soulever des charges, les manipuler en toute sécurité et les déposer à l’endroit souhaité. Les deux systèmes créent toutefois la dépression nécessaire de différentes manières. Les tubes de levage sont généralement plus performants et permettent de soulever des charges importantes :

Type de palonnier à ventouses	Fonctionnement

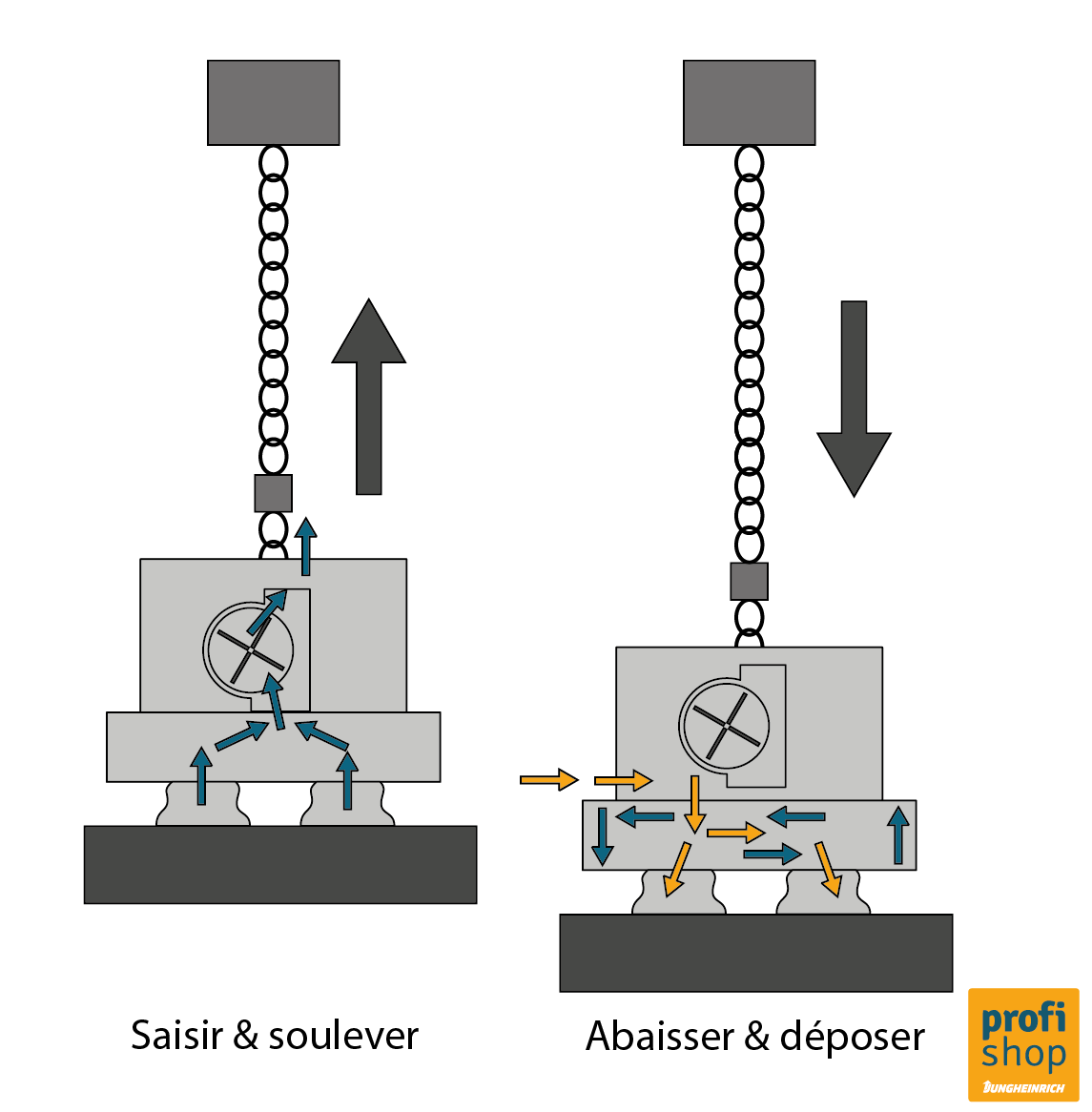

Palonnier à ventouses avec palan à chaîne	Concernant les palonniers à ventouses avec palan à chaîne, l'appareil est piloté, levé et abaissé par actionnement du palan à chaîne. En désactivant la fonction de vide, de l’air ambiant est injecté de manière contrôlée dans le système afin d’arrêter instantanément la dépression. Le vide restant est conservé dans le réservoir prévu et peut être réutilisé pour l'opération de levage suivante.

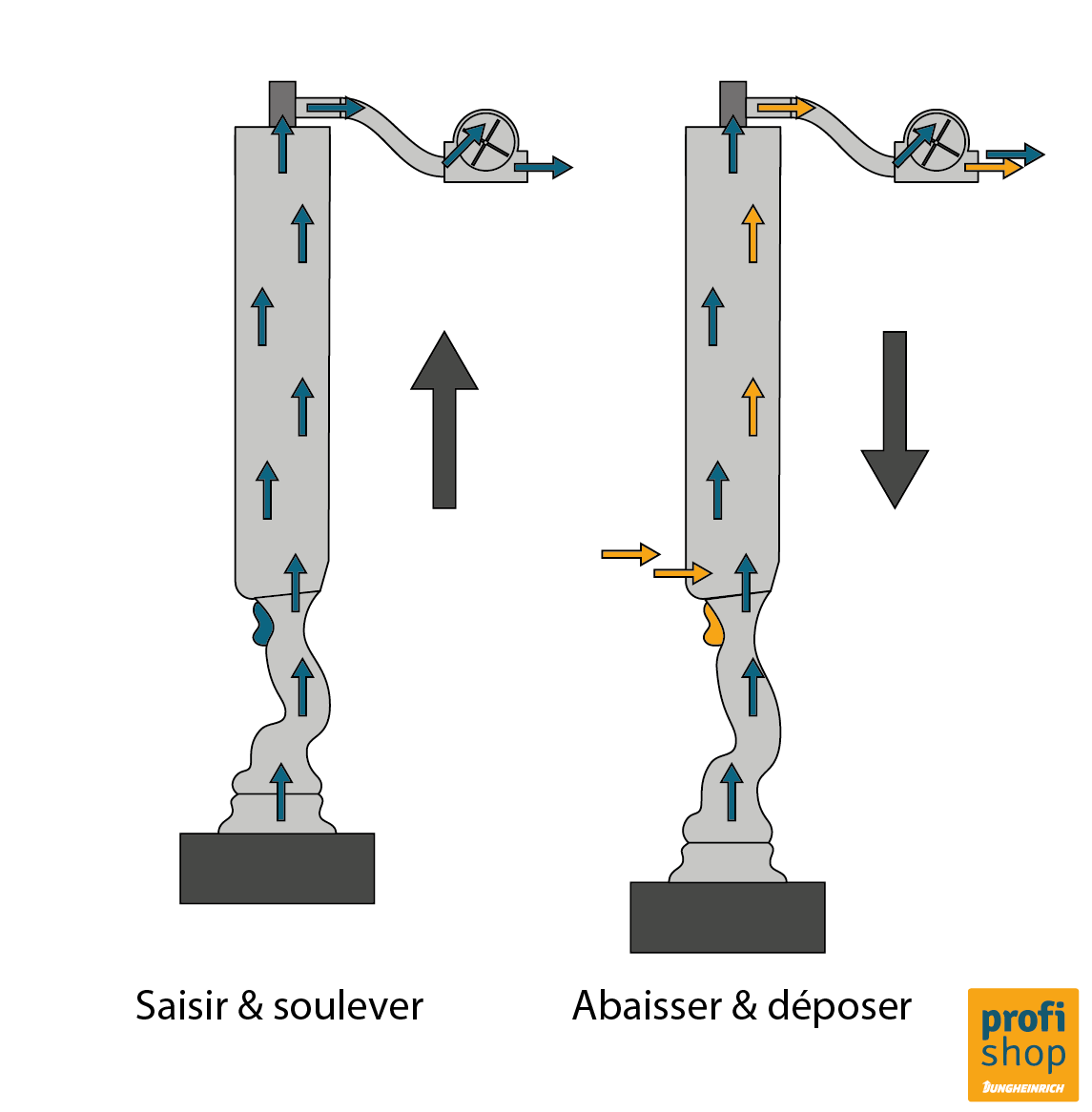

Tube de levage	En revanche, concernant les tubes de levage, le déplacement vertical de la charge s’effectue par rétractation et expansion du tube de levage. Lors de la désactivation de la fonction générant du vide, de l’air ambiant est introduit progressivement dans le système par la turbine. Cette action compense progressivement la dépression et élimine complètement le vide pour relâcher la charge.

2. Choisir le bon palonnier à ventouses en fonction du matériau à soulever

Selon les différents modèles, nos systèmes de levage par le vide peuvent supporter des charges jusqu’à 2 000 kg. La capacité de charge maximale dépend non seulement de la performance de l’appareil, mais aussi de la direction de levage, du matériau de la surface en contact avec la ventouse et de la nature de la charge à transporter.

En règle générale : plus un matériau est étanche à l’air, mieux il peut être transporté avec un palonnier à ventouses, puisque seules des fuites d’air minimes peuvent s’infiltrer latéralement entre la surface de la charge et la ventouse, garantissant ainsi un maintien optimal.

Plus un matériau est perméable à l'air, plus sa manipulation à l’aide d’appareils de levage par le vide est complexe. En effet, les entrées d’air à travers le matériau doivent être compensées par une capacité d’aspiration plus intense pour créer du vide. Si vous souhaitez déplacer des matériaux perméables à l'air avec un palonnier à ventouses, la performance de l'appareil doit donc être nettement supérieure. Dans cette situation, un tube de levage est généralement le choix le plus adapté, celui-ci possédant un débit d’aspiration très élevé.

3. Choisir le bon nombre de ventouses sur le palonnier de levage

Le nombre de ventouses que doit avoir votre palonnier à ventouses dépend du poids, de la forme et de la taille de la charge à soulever.

En règle générale : plus la charge est grande, plus il faut de ventouses pour répartir uniformément son poids. Pour les charges très lourdes et volumineuses, vous trouverez dans notre boutique des palonniers possédant jusqu'à 10 ventouses.

4. Choisir un appareil avec une direction de levage et de déplacement adaptée

Lors du choix d'un palonnier à ventouses, il est essentiel de vérifier que sa direction de levage et de déplacements est adaptée à vos besoins. Les palonniers à ventouses peuvent, selon le modèle, déplacer les charges horizontalement et verticalement, les tourner, les retourner ou les pivoter. Chez Jungheinrich PROFISHOP, les modèles suivants sont disponibles :

• Palonnier à ventouses pour le transport exclusivement horizontal
• Palonnier à ventouses pour l'utilisation avec grue, associé à une élingue appropriée pour le transport horizontal et vertical
• Tube de levage avec fonction de rotation à 360° et de pivotement à 90°
