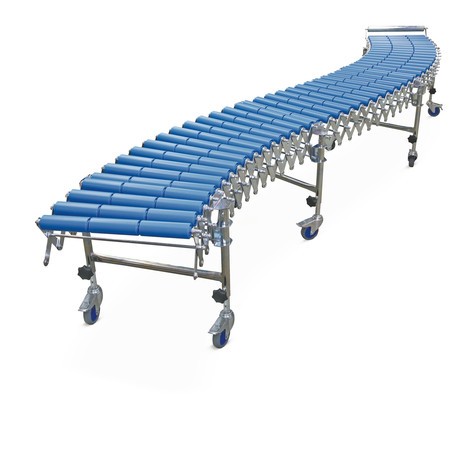

Transporteurs à rouleaux à ciseaux

Nos convoyeurs extensibles, parfois appelés convoyeurs accordéons, sont des unités de transport modulaires qui permettent d’installer des lignes de convoyage autonomes et flexibles pour les tâches de logistiques et de transport. Ils peuvent transporter des marchandises en vrac telles que des cartons ou des composants, mais aussi des petits articles dans des bacs de stockage. Contrairement aux autres convoyeurs à rouleaux, il est possible d’ajuster l’entraxe des convoyeurs extensibles à la taille des marchandises transportées grâce au châssis en accordéon. Cette technique de convoyage est ainsi particulièrement polyvalente, à condition de ne pas dépasser la capacité de charge maximale autorisée.

À l’inverse des convoyeurs à petits rouleaux, les rouleaux des convoyeurs extensibles sont nettement plus résistants et conviennent donc également au transport de charges plus lourdes. Il suffit de déposer les marchandises sur le convoyeur accordéon et de les transporter manuellement. Les pieds des convoyeurs extensibles offrent un réglage en hauteur continu afin d’installer le convoyeur en pente.

Autres avantages des convoyeurs extensibles chez Jungheinrich PROFISHOP :

• Les convoyeurs extensibles transportent les marchandises légères et lourdes de manière simple et efficace.

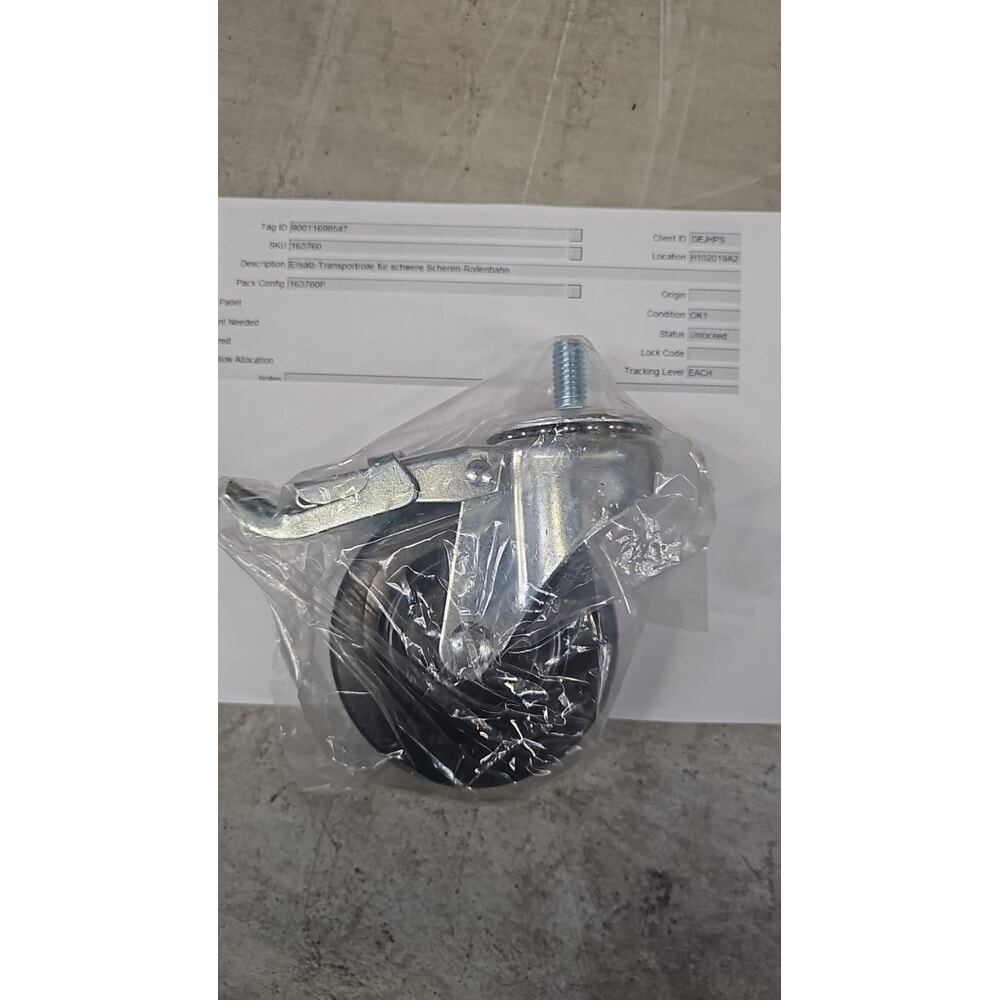

• Un convoyeur extensible est un système modulaire flexible et facile à utiliser que vous pouvez positionner, ajuster et étendre à tout moment, selon vos besoins. Chaque convoyeur extensible à rouleaux dispose de roulettes pivotantes avec freins.
• Ces convoyeurs permettent également de réaliser des tracés courbes avec des virages jusqu’à 180°.
• Le fonctionnement d’un convoyeur extensible ne nécessite aucun raccordement électrique : la gravité assure le transport des marchandises grâce à une légère pente.

1. Choisir la longueur et la largeur de convoyeur nécessaires pour votre convoyeur extensible

Les convoyeurs extensibles à rouleaux de notre gamme sont disponibles dans différentes largeurs et longueurs de convoyeur. Les dimensions adaptées à vos besoins dépendent des critères suivants :

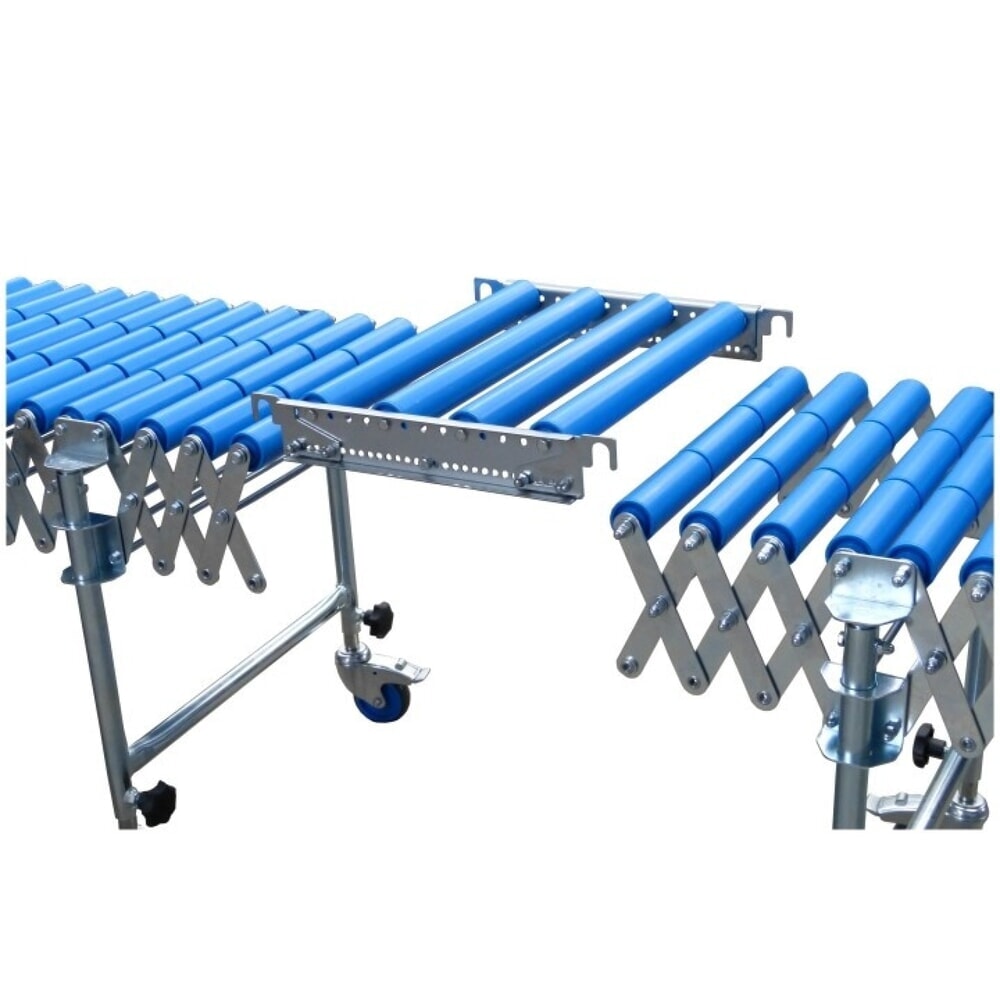

• Longueur de la voie : la longueur de la ligne de convoyage détermine la distance nécessaire sur laquelle le convoyeur extensible doit transporter les marchandises. Elle se mesure généralement par l’écart entre deux points de connexion où les marchandises sont déposées ou retirées du convoyeur, ou encore transférées vers d’autres modules de convoyeurs à rouleaux. Le calcul de la longueur de convoyeur doit également prendre en compte l’entraxe requis. Nos modules individuels permettent une extension jusqu’à 10 m. Vous pouvez également accorder plusieurs convoyeurs extensibles via des barres de liaison pour une ligne de convoyage plus longue.
• Dimensions des marchandises transportées : la largeur dépend également de la largeur des marchandises. Elles ne doivent idéalement pas dépasser du convoyeur. Toutefois, un léger dépassement n’est généralement pas problématique. Nous proposons des convoyeurs accordéons avec des largeurs de convoyeur comprises entre 300 et 800 mm.

2. Prendre en compte l’entraxe pour les convoyeurs extensibles

Nos convoyeurs extensibles utilisent un mécanisme en ciseaux qui tiennent les rouleaux de convoyage. Une structure inférieure supporte ces ciseaux et repose elle-même sur les pieds du convoyeur. Ce système permet de déployer librement les ciseaux et de régler l’entraxe du convoyeur, soit l’espacement entre deux rouleaux. Cette flexibilité permet même de former des virages jusqu’à un angle de 180°.

Le convoyeur extensible à rouleaux transporte les marchandises à une vitesse régulière lorsque la pente du convoyeur est correcte et que l’entraxe est adapté aux marchandises transportées. Les marchandises doivent reposer en permanence sur au moins trois rouleaux de convoyage simultanément. Les marchandises avec des surfaces d’appui planes, stables et propres, comme les bacs de stockage, conviennent particulièrement bien à cet effet.

3. Matériau et taille des rouleaux pour vos convoyeurs extensibles

Les marchandises circulent à la vitesse régulière souhaitée sur le convoyeur extensible lorsque vous adaptez les rouleaux de convoyage aux marchandises transportées en termes de matériau et de taille :

• Rouleaux en plastique : les rouleaux en plastique supportent des charges jusqu’à 35 kg et conviennent donc au transport de cartons, de marchandises d’expédition, d’ustensiles de cuisine, de courrier et d’autres petits articles.
• Rouleaux en acier : selon le modèle, les rouleaux de convoyage supportent des marchandises pesant jusqu’à 180 kg. Nous proposons également les rouleaux en acier sous forme de rouleaux jumelés montés indépendamment qui offrent une grande précision de trajectoire pour une utilisation dans des virages serrés.

Indépendamment du matériau des rouleaux : le diamètre des rouleaux doit augmenter proportionnellement au poids des marchandises transportées. Cette dimension permet de convertir le poids transporté en mouvement de rotation.
