Équipements de levage

Les équipements de levage réduisent l’effort nécessaire pour soulever des charges lourdes et permettent ainsi de déplacer facilement des composants, des blocs moteurs ou des bacs de transport. Notre guide d’achat vous informe sur notre gamme et vous aide à choisir l’équipement de levage adapté.

1. Que sont les équipements, de levage et où sont-ils utilisés ?

Les équipements de levage sont des aides au travail ou bien des outils pour le transport horizontal et vertical de machines, d’éléments de construction et de charges très lourdes pouvant peser jusqu’à plusieurs tonnes. Contrairement au transport de marchandises avec des gerbeurs ou des convoyeurs à rouleaux, ils soulèvent, maintiennent ou abaissent des charges, avec ou sans suspension libre.

C’est pourquoi les équipements de levage sont souvent utilisés avec une grue ou des traverses de plafond. Selon le secteur et le type de charge, les appareils de levage permettent de soulever des blocs moteurs, des éléments de construction ou des bacs de transport tout en minimisant l’effort à fournir. Les équipements de levage s’utilisent donc majoritairement dans la production industrielle, sur les chantiers et dans les ateliers, mais aussi dans les entrepôts ou la construction navale.

L’essentiel sur les équipements de levage en bref :

• Les engins de levage soulèvent, maintiennent ou abaissent des charges de plusieurs tonnes.
• Les accessoires de levage sont accrochés à une grue ou à un convoyeur et déplacés à l’aide d’un chariot porte-palan. Il s’agit, dans ce cas, d’engins de levage mobiles.
• Selon le modèle, l’engin de levage peut être commandé électriquement ou manuellement.
• Il est possible d’utiliser les types d’accessoires suivants : palans à chaîne, treuils à câble et équilibreurs à ressort.
• Les équipements de levage sont soumis à un contrôle annuel obligatoire conformément à l’arrêté du 1er mars 2004 relatif aux vérifications des appareils et accessoires de levage.

Nous proposons dans notre assortiment des matériels de levage de marques de renom, telles que Planeta, Dolezych et autres.

2. Aperçu de nos types d’équipements de levage

Outils de levage

Palans à chaîne

Treuils

Équilibreurs de charge

Crics hydrauliques

3. Choisir les bons équipements de levage : comment procéder

Les équipements de levage sont disponibles dans de nombreux modèles et types. Le questionnaire suivant peut déterminer vos besoins en engins de levage et offrir une première orientation pour la sélection :

• Capacité de charge : quel est le poids de la charge à soulever et où se situe son centre de gravité ?
• Distance de transport : à quelle distance et à quelle hauteur la charge doit-elle être soulevée et abaissée ?
• Direction de transport : dans quelles directions le transport des charges est-il nécessaire (horizontal, vertical ou les deux) ? Les équipements de levage peuvent-ils être installés directement au-dessus de la charge ou des renvois sont-ils nécessaires ?
• Flexibilité d’utilisation : l’équipement de levage doit-il être installé de manière fixe ou une solution mobile est-elle nécessaire ?
• Moteur : quelle doit être l’efficacité et la performance du moteur ? Selon le type d’équipement de levage, vous avez le choix entre un fonctionnement manuel, électrique, hydraulique ou pneumatique.
• Lieu d’utilisation : faut-il prendre en compte certaines exigences environnementales lors de la sélection, comme la poussière, l’humidité ou les températures extrêmes ?
• Sécurité : l’application prévue des équipements de levage nécessite-t-elle certains équipements de sécurité comme une protection contre la surcharge ou une fonction d’arrêt d’urgence ?

4. Outils de levage comme accessoires de levage pour grues

Notre sélection d’outils de levage vous offre divers équipements pour soulever des charges avec des points d’accrochage sur des grues et des poutres au plafond :

Outil de levage	Détails	Critères de sélection
Chariots porte-palan	Ces équipements permettent le déplacement des palans à chaîne sur une poutre. Ainsi, les charges peuvent être déplacées non seulement verticalement, mais aussi horizontalement. Nous proposons ces chariots porte-palan dans différents modèles, comme des chariots palan monorail, des chariots porte-palan à chaîne qui peuvent être déplacés via une chaîne de commande et un mécanisme de déplacement à tambour, ainsi que comme chariots combinés.	Type (chariot monorail, chariot à chaîne ou chariot combiné) Capacité de charge La largeur de bride de l’équipement de levage doit correspondre à la bride inférieure du bras
Pinces à poutre	Les pinces à poutre sont fixées temporairement sur des poutres en acier ou de plafond par vissage et servent ainsi de point d’ancrage pour les équipements de levage. Pour cela, la pince à poutre est équipée d’un œillet qui permet l’accrochage de crochets avec des accessoires de levage. Elles sont disponibles en versions roulantes ou fixes.	Type (roulant ou fixe) Capacité de charge
Palonniers	Ces équipements de levage servent de moyens auxiliaires pour le transport vertical de charges par grue. Grâce au grand choix de différents types de palonniers avec jusqu’à quatre points d’accrochage, ils conviennent à une multitude de charges.	Type (palonnier à poutre ou palonnier en croix) Capacité de charge Rigide ou réglable
Fourches pour grue	Les fourches à palettes soulèvent et déplacent principalement des charges avec support pour fourches comme les palettes et les caisses-palettes. Pour cela, les châssis disposent d’au moins deux fourches. Pour une adaptation optimale aux dimensions de la charge, nous proposons des modèles dont l’écartement des fourches ou la hauteur du mât porte-fourches est variable.	Équilibrage automatique ou manuel du poids Capacité de charge Hauteur utile

5. Des palans à chaîne pour des charges très lourdes

Si des charges très lourdes doivent être soulevées et maintenues quotidiennement dans votre entreprise, les palans à chaîne que nous proposons sont une solution parfaite. Jungheinrich PROFISHOP propose, par exemple, de modèles manuels ou électrique :

Modèles / caractéristiques	Palans à levier	Palans à chaîne manuels	Palans à chaîne électrique
Détails	La transmission se fait via un levier manuel Peut soulever horizontalement ou verticalement Se commande d’une seule main	En tirant sur une chaîne manuelle via un système d’engrenages avec roues dentées, une chaîne de charge est déplacée, qui soulève le crochet avec la charge Soulève généralement horizontalement	La transmission se fait via un moteur électrique commandé par un interrupteur manuel
Utilisation	Matériel de levage mobile idéal grâce à une forme compacte et une installation rapide Convient pour des opérations de levage occasionnelles	Matériel de levage mobile idéal grâce à une forme compacte et une installation rapide Idéal pour les charges verticales élevées	Adapté à une utilisation en intérieur et en extérieur Idéal pour les opérations de levage répétitives aux postes de montage ou sur des machines
Critères d’achat majeurs	Capacité de charge Hauteur de levage	Type (palan à chaîne manuel ou palan à poulie) Capacité de charge Plage de levage	Capacité de charge Hauteur de levage Vitesse de levage

6. Accessoires de levage pour équipements de levage

Les accessoires de levage font partie des outils de levage. Ils ne sont pas intégrés de manière fixe dans le dispositif de levage, mais servent à relier le moyen de levage à la charge. Selon la marchandise, différents accessoires de levage conviennent. Avec eux, vous pouvez également soulever en toute sécurité et sans endommager des charges volumineuses ou sensibles jusqu’à 10 000 kg. Vous trouverez dans notre boutique les accessoires suivants :

Types d’élingue	Détails et utilisation	Critères d’achat majeurs
Élingues rondes	Très légères et peu encombrantes Protège le chargement, Robuste malgré un poids propre faible Idéales pour la prise d’objets dépourvus de points d’ancrage Adaptées aux charges à surface sensible Pour travaux de montage et travaux de construction.	Longueur Capacité de charge
Sangles de levage	Alternative sûre et légère aux produits de levage en acier Avantageuses pour le levage de charges sensibles Utilisation pour des charges avec une surface d’appui propre et large	Longueur Capacité de charge

7. Le treuil : un matériel de levage polyvalent

Grâce à leur construction compacte, les treuils sont peu encombrants, flexible et surtout polyvalents. Selon le cas d’application, ces engins de levage peuvent être fixés sur des tubes carrés ou ronds ou au mur avec des câbles en acier ou en plastique. Vous pouvez acheter ces équipements de levage chez nous dans les modèles suivants :

Treuils : modèles / caractéristiques	Treuils manuels	Treuils électriques
Détails	Le câble se déroule ou s’enroule manuellement à l’aide d’une manivelle Frein automatique de la charge permettant de travailler en toute sécurité Capacité de charge jusqu’à 1 600 kg	Le treuil est actionné par un moteur électrique puissant, par exemple, un motoréducteur à engrenages cylindriques Bouton de commande manuelle et fonction d’arrêt d’urgence Tambour rainuré garantissant un fonctionnement silencieux du câble Disponible avec différentes tensions (230 ou 400 V)
Utilisation	Adapté pour les travaux dans les puits, des travaux forestiers ou de construction en combinaison avec un trépied, par exemple	Pour soulever, déplacer ou tirer des charges Utilisable pour une traction horizontale Convient aux opérations de levage avec une hauteur de levage élevée grâce à une longueur de câble importante
Critères d’achat importants	Type de treuil manuel Capacité de charge Plage de levage / longueur de câble	Type de montage Capacité de charge Plage de levage Vitesse de levage

8. Matériels de levage pour travaux en hauteur et travaux de montage

Avec ces engins de levage, vous travaillez sans vous fatiguer avec des charges en suspension. Pour cela, vous trouverez dans notre boutique des équilibreurs de charge de haute qualité.

Ces équipements de levage s’utilisent avec des grues ou des traverses et permettent le positionnement en suspension de blocs moteurs, d’outils ou de pièces à la hauteur de travail souhaitée. Les deux types d’équipements de levage sont exclusivement à commande manuelle, mais diffèrent dans leur utilisation.

Équilibreurs à ressort

Les équilibreurs à ressort tirent vers le haut les outils non utilisés qui y sont accrochés. Ils sont disponibles avec ou sans dispositif d’arrêt ou fonction de blocage.

Sur les modèles sans blocage, l’outil accroché est automatiquement ramené vers le haut dans sa position d’origine après utilisation. Si l’équilibreur à ressort est équipé d’un dispositif de blocage, l’outil peut être maintenu à la hauteur souhaitée.

Les équilibreurs à ressort conviennent donc parfaitement à l’aménagement de postes de travail et d’établis ergonomiques. Ils supportent des charges jusqu’à 14 kg.

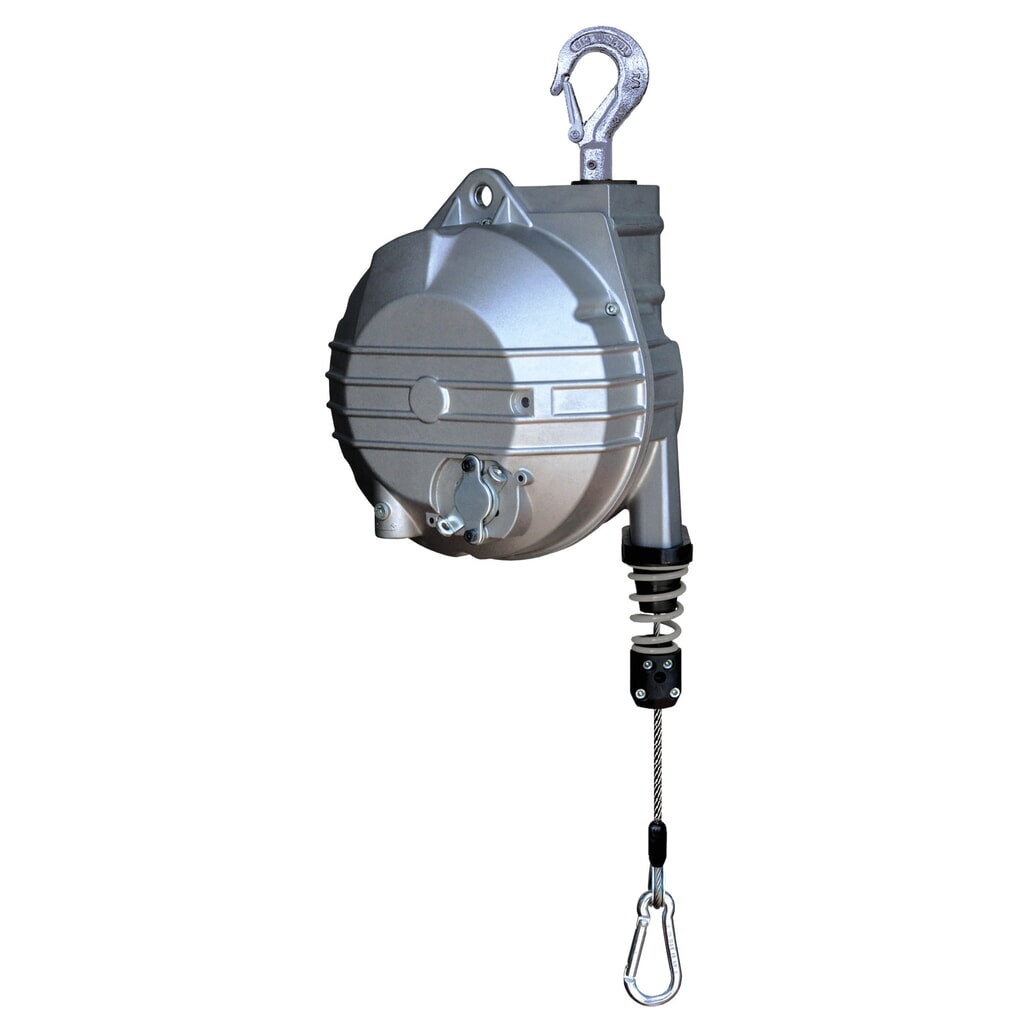

Équilibreurs de charge

Les équilibreurs sont également utilisés lorsque des outils et appareils lourds doivent être maintenus en équilibre. Contrairement aux équilibreurs à ressort, ces équipements de levage sont équipés d’un tambour de câble conique. Celui-ci assure, en combinaison avec le ressort, une force de traction constante et donc un équilibrage optimal du poids.

En outre, ils peuvent être équipés ultérieurement d’un dispositif d’arrêt qui permet de bloquer et de débloquer la charge à la hauteur souhaitée. Avec une force de traction jusqu’à 200 kg, ces dispositifs de levage sont donc une solution idéale pour le positionnement sans effort de machines d’usinage lourdes, de tuyaux ou de pinces de soudage.

9. Dispositifs de levage pour différentes charges

Contrairement aux équipements de levage comme les palans à chaîne et les treuils, avec lesquels les charges peuvent être soulevées, tirées et abaissées en suspension libre, les dispositifs de levage disponibles chez nous fonctionnent selon un autre principe : avec ces appareils, vous soulevez des charges selon le modèle avec une force de vide.

Modèle	Détails	Domaine d’utilisation
Palonniers à ventouse	Pour les palonniers à ventouse, la création du vide se fait automatiquement et est contrôlée électriquement. Les dispositifs de levage à force de vide sont fixés sur des grues ou des poutres de plafond et soulèvent des charges jusqu’à 2 000 kg par le haut.	Pour les tôles, plaques en plastique ou plaques de granit Également adaptés aux matériaux perméables à l’air comme les cartons, sacs ou panneaux de particules

10. Soulever des machines et des véhicules

Ces engins de levage sont adaptés pour soulever de grandes pièces, des véhicules ou des machines et les amener à la hauteur nécessaire pour, par exemple, des travaux de réparation. Chez Jungheinrich PROFISHOP, vous achetez ces équipements de levage en versions crics hydrauliques ou treuils à main.

Crics hydrauliques

Ces équipements de levage utilisent une transmission de pression de fluide pour soulever des charges depuis le sol. Très compacts par rapport à leur capacité de charge élevée, les crics hydrauliques sont capables de soulever des charges très lourdes avec un effort manuel minimal à la hauteur souhaitée. Pour cela, ils sont équipés d’une pompe manuelle.

Par rapport à d’autres engins de levage, les crics hydrauliques font partie des dispositifs de levage les plus performants. Selon le modèle, ils ont une capacité de charge jusqu’à 20 000 kg. Ces équipements de levage sont disponibles chez nous avec différentes hauteurs d’appui : vous pouvez ainsi soulever confortablement des charges à faible garde au sol, comme les machines.

Crics à manivelle

Pour nos crics à manivelle, l’actionnement de la manivelle de sécurité ou de la manivelle à cliquet déplace une crémaillère via l’engrenage. La charge peut être prise soit sur la griffe, soit sur la tête du cric. Un dispositif anti-retour ou un frein intégré empêche l’abaissement involontaire de la charge. La plaque de base massive de tous nos modèles garantit une stabilité sûre.

Les crics à manivelle supportent des charges jusqu’à 10 000 kg. Les utilisations typiques incluent notamment le levage de véhicules pour les réparations, le positionnement de machines, le soutien de pièces ou le levage de pièces lourdes dans les ateliers et les entreprises industrielles.
