Grues pivotantes

Dans la production industrielle, la construction d’installations ou lors du déplacement de bacs de transport sur les chaînes de montage, il est régulièrement nécessaire de déplacer des charges lourdes dans un rayon limité. Il n’est pas rare que des moteurs ou des pièces de machine doivent être déposés avec précision à un endroit donné. Une grue pivotante est l’équipement de travail idéal pour cela : grâce à la fonction de levage des palans à chaîne électriques, les charges sont soulevées en toute sécurité, déplacées le long de la flèche, pivotées avec le bras de grue vers le lieu de destination et déposées avec précision.

Les grues pivotantes de notre gamme peuvent soulever des charges jusqu’à 3 200 kg et pivotent avec une portée allant jusqu’à 8 000 mm. Qu’il s’agisse d’un modèle SCHILLING ou d’une grue pivotante VETTER® : chez nous, vous trouverez des grues d’atelier pivotantes avec différentes capacités de charge, hauteurs de levage et de portées, parfaitement adaptées à votre domaine d’utilisation.

1. Choisir une grue pivotante selon le type de modèle

Vous pouvez acheter une grue pivotante chez Jungheinrich PROFISHOP en deux versions : sur colonne sur colonne fixe ou mobile, ou murales. Le choix du modèle adapté à votre usage dépend essentiellement du rayon de travail nécessaire et de la zone de levage :

Type de grue pivotante	Grue pivotante murale	Grue pivotante sur colonne
Montage	Montage sur un mur en béton armé, structure en acier ou poteau en béton armé (sans colonne de grue)	Modèle fixe : la colonne de grue est bétonnée ou fixée au sol par chevillage Modèle mobile : fixation par contrepoids sur la colonne de grue
Angle de pivotement	Jusqu’à 180°	Jusqu’à 270° ou 360° (selon le modèle)
Hauteur de levage/Zone de levage	3 000 – 5 000 mm (selon le modèle)	Jusqu’à 3 910 mm
Portée	2 895 – 8 000 mm (selon le modèle)	2 895 – 8 000 mm (selon le modèle)
Capacité de charge	125 – 3 200 kg (selon le modèle)	125 – 3 200 kg (selon le modèle)
Avantages	Zone de levage/hauteur de levage plus importante, car limitée uniquement par la longueur du palan à chaîne	Angle de pivotement important possible Également disponible en version mobile Utilisation flexible
Inconvénients	Angle de pivotement plus réduit	Plus d’espace nécessaire pour la grue pivotante

Les grues pivotantes murales et sur colonne sont livrées par nos soins, à quelques exceptions près, avec palan à chaîne électrique et sont équipées d’un dispositif de blocage. Les deux variantes sont également disponibles en version basse.

2. Utilisation fixe ou mobile de la grue pivotante

Les grues pivotantes sont disponibles chez nous en versions fixes et mobiles. Selon la tâche de travail et les conditions spatiales, les versions offrent différents avantages :

Version de grue pivotante	Détails

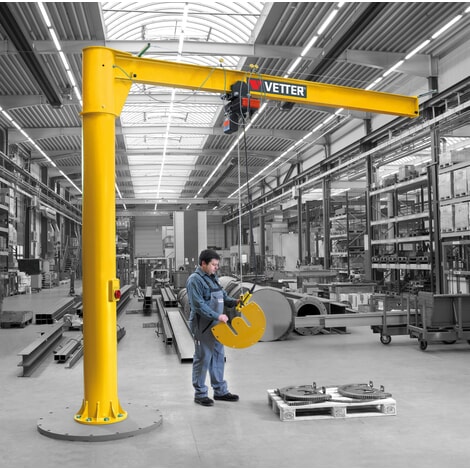

Grue pivotante sur colonne fixe (grue tournante)	Possède une colonne à partir de laquelle part la flèche Angle de pivotement de 270° Également disponible en version « Light » en aluminium Idéale pour les déplacements de charges routiniers
Grue pivotante murale fixe	Prend moins de place, car aucune surface au sol de l’entrepôt n’est nécessaire Suffisamment flexible avec un angle de pivotement de 180°
Grue pivotante mobile	La fondation intégrée ou le contrepoids garantit une stabilité optimale Utilisation flexible directement sur le lieu d’intervention Angle de pivotement de 360° Accessoires pour grues pivotantes : la grue pivotante mobile peut être déplacée avec un chariot de grue optionnel ou des fourches pour chariot élévateur

3. Déterminer l’angle de pivotement

L’angle de pivotement indique dans quel rayon de travail la flèche de la grue pivotante peut être déplacée. Plus l’angle de pivotement est important, plus le rayon de travail est grand et plus la grue peut être utilisée de manière polyvalente. Avant d’acheter une grue pivotante, évaluez donc à la fois vos besoins d’utilisation et les conditions structurelles spécifiques de votre site.

• Angle de rotation jusqu’à 180° : cet angle de pivotement est atteint par une grue pivotante murale. Bien que le rayon de mouvement soit plus réduit que celui des grues pivotantes sur colonne, elle permet néanmoins d’accomplir de nombreuses tâches quotidiennes.
• Angle de rotation jusqu’à 270° : cet angle de pivotement moyen est typique d’une grue pivotante sur colonne (mobile) et offre déjà une flexibilité suffisamment importante pour déplacer différentes charges sans problème. Associée à une flèche longue, la grue pivotante s’utilise ainsi pour de nombreuses activités de levage en atelier et en production.
• Angle de rotation jusqu’à 360° : l’angle de pivotement continu et donc le plus important est atteint par les grues tournantes fixes de notre gamme. Avec elles, il est possible de déplacer la flèche sans restriction autour du pied de colonne. Ces grues pivotantes sont donc idéales si vous avez régulièrement besoin du soutien d’une grue pivotante pour diverses tâches de levage.

4. Tenir compte de la capacité de charge de la grue pivotante

Dans notre gamme, nous proposons des grues pivotantes avec des capacités de charge allant jusqu’à 3 200 kg :

• Une grue pivotante avec une capacité de 250 kg ou 500 kg fait partie des modèles avec la limite de charge la plus faible : ces modèles conviennent pour le levage de composants ou de marchandises stockées dans des bacs de transport ou de stockage.
• Une grue pivotante de 1 000 kg ou plus de capacité maîtrise en revanche sans effort les machines entièrement montées, les blocs moteurs ou les grandes pièces.

Pour une utilisation sûre et aussi polyvalente que possible, basez-vous sur les charges maximales qui surviennent dans le fonctionnement quotidien de votre entrepôt. Il faut également vérifier si la grue pivotante est équipée d’un système d’ancrage : dans le type de construction avec ancrage, la colonne de grue ou le support mural est relié au sol ou au mur par des fixations supplémentaires. Cela réduit les forces qui agissent sur la colonne et la flèche lors du levage et de la descente des charges. En règle générale, les modèles avec ancrage ont donc une capacité de charge plus élevée et offrent, dans le cas des grues pivotantes sur colonne, également une portée plus importante.
